Новый модуль удаленного ввода/вывода из серии iR от компании Weintek
02.03.2022

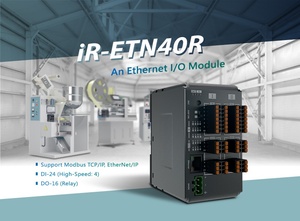

Компания Weintek анонсировала выпуск нового модуля для контроллера серии iR – iR-ETN40R. Устройство iR-ETN40R представляет собой расширяемый модуль со встроенными каналами ввода/вывода, поддержкой промышленных протоколов Modbus TCP/IP и EtherNet/IP и уникальными функциями для создания высокоэффективных и экономичных автоматизированных систем управления.
Компактный дизайн, удобство подключения
Модуль iR-ETN40R поддерживает протоколы Modbus TCP/IP Server и Ethernet/IP Adapter, а также имеет 24 дискретных входа и 16 релейных выходов. В дополнение к встроенному вводу/выводу, конструкция модуля позволяет при необходимости устанавливать дополнительные модули из серии iR, как цифровые, так и аналоговые.
Высокоскоростной ввод
4 высокоскоростных входа могут быть сконфигурированы, в зависимости от применения, для использования в качестве высокоскоростных счетчиков (20 кГц) или энкодера фазы A/B (10 кГц).
Аварийная остановка
Функция модуля, позволяющая настроить конкретный вход на сигнал, при получении которого все выходные сигналы немедленно снимаются.
Захват импульса
Функция захвата импульсов гарантирует, что высокоскоростной импульсный сигнал короче одного цикла сканирования сохраняется до следующего цикла, чтобы ни один импульс не был пропущен.
Быстрое создание файлов описания
Программное обеспечение EasyRemoteIO используется для подключения к модулю iR-ETN40R и последующего создания файла описания, необходимого для конфигурации ввода/вывода. В дальнейшем, созданные файлы могут быть импортированы в другое ПО. EasyRemoteIO может генерировать следующие файлы:
- Файл тегов EasyBuilder Pro: для EasyBuilder Pro для программирования Weintek HMI.
- PLCopen XML: для CODESYS.
- Файл EDS: для сканеров Ethernet/IP.
Спецификация iR-ETN40R
| Порт | 1 x10/100 Mbps | ||
| Исп. протоколы | Modbus TCP Server, Ethernet/IP adapter | ||
| КоличествоTCP/IP подключений | 8 | ||
| Каналы дискретного вывода | |||
| Количество | 16 релейных | ||
| Напряжение | 250В переменного/30В постоянного тока | ||
| ток | 2A на канал (Макс. 8A) | ||
| Время отклика | 10 мс | ||
| Изоляция | Есть, гальваническая | ||
| Каналы дискретного ввода | |||
| Количество | 24 | ||
| Изоляция | Есть, оптическая | ||
| Общий ввод | Количество каналов | 20 | |
| Логика | Sink or Source | ||
| Logic 1 Входное напряжение | 15~28 В пост. тока | ||
| Logic 0 Входное напряжение | 0~5 В пост. тока | ||
| Время отклика | OFF->ON | 5 мс | |
| ON->OFF | 1 мс | ||
| Высокоскоростной ввод | Количество каналов | 4 | |
| Логика | Sink | ||
| Logic 1 Входное напряжение | 15~28 В пост. тока | ||
| Logic 0 Входное напряжение | 0~5 В пост. тока | ||
| Макс. частота | 20 кГц | ||
| Расширение | |||
| Дискретные каналы ввода | Макс. 224 (не учитывая 24 встроенных) | ||
| Дискретные каналы вывода | Макс. 112 (не учитывая 16 встроенных) | ||
| Аналоговые каналы ввода | Макс. 64 | ||
| Аналоговые каналы вывода | Макс. 64 | ||
| Характеристики | Защитное покрытие платы | Есть | |
| Корпус | Пластик | ||
| Габариты ШxВxГ | 64 x 109 x 81 мм | ||
| Монтаж | На DIN-рейку 35мм | ||
| Условия эксплуатации | Степень защиты от пыли и воды | IP20 | |
| Рабочая температура | -10 ~ 60°C | ||
