Уникальные возможности осциллографа Handyscope HS6 от TiePie: технологичный набор инструментов и поддержка USB 3.0

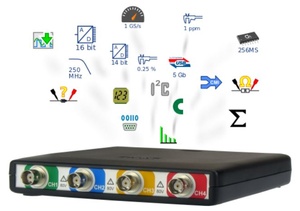

В этом году TiePie Engineering представила новый осциллограф Handyscope HS6 с интерфейсом USB 3.0. Это инновационный компьютерноуправляемый четырехканальный прибор с низким уровнем шума, высоким разрешением, и обладающий некоторыми уникальными особенностями. Осциллограф выпускается в нескольких исполнениях с частотами дискретизации от 200 М выборок/с до 1 Г выборок/с.

Рассмотрим уникальные возможности Handyscope HS6

SureConnect

Во время измерения уникальная функция проверки соединения SureConnect в Handyscope HS6 в реальном времени контролирует, действительно ли измерительный щуп или клемма имеет электрический контакт с тестируемой точкой.

Зачем? Не всегда легко обеспечить надежное соединение зонда с контактной поверхностью. Объект измерения может быть грязным, окисленным или может присутствовать (невидимый) защитный слой. Кроме того, он может быть скрыт, что делает невозможным видимое подтверждение контакта. Емкостная связь между испытательным щупом и испытуемым объектом вместо фактического соединения может привести к искажению фактического сигнала. Однако SureConnect сразу показывает, есть ли хорошее соединение.

CMI интерфейс

Также уникальной особенностью данной разработки TiePie является наличие в Handyscope HS6 стандартного интерфейса CMI. Это позволяет соединить несколько Handyscope HS6 вместе, чтобы создать прибор с большим числом измерительных каналов с одинаковой частотой дискретизации (отклонение 0 ppm!).

Зачем? Пользователь может легко расширить количество каналов, не меняя программное обеспечение, сложные настройки программного обеспечения или не покупая дорогостоящее оборудование. CMI интерфейс предлагает реализацию 8-, 16-, 32- или даже 128-канального осциллографа или регистратора данных, где измерения всех каналов полностью синхронизированы с частотой дискретизации до 1 Гвыборок/с и разрешением до 16 бит.

Поддержка USB 3.0

Handyscope HS6 оснащен интерфейсом USB 3.0 с передачей данных со скоростью до 5 Гбит/с.

Зачем? Handyscope HS6 предлагает быструю передачу данных со скоростью 200 Мвыборок/с. На данный момент на рынке нет USB-инструментов, которые могут передавать быстрее.

Некоторые другие особенности Handyscope HS6:

• Выборка 1 Гвыборок/с и гибкое разрешение 8-16 бит.
• Четыре входных канала с низким уровнем шума и аналоговой полосой пропускания до 250 МГц.
• Высокоточная временная развертка 1 ppm.
• Точность измерения постоянного тока 0,25% и 0,1%.
• Быстрая потоковая передача данных по USB 200 Мвыборок/с.
• Память до 256 млн точек на канал.
• Анализатор спектра с 32 миллионами ячеек.

В сочетании с программным обеспечением многоканального осциллографа устройство Handyscope HS6 превращает Ваш компьютер в осциллограф высокого разрешения, прецизионный анализатор спектра, высокопроизводительный мультиметр, сверхбыстрый регистратор данных и комплексный анализатор протоколов.

Подробное описание доступно на нашем Техпортале.
