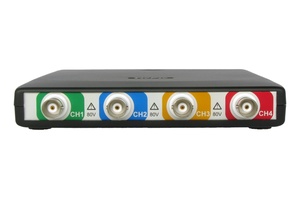

Handyscope HS6 – новый 4-канальный USB осциллограф с частотой опроса до 1 ГГц

Компания TiePie еngineering представила новый четырехканальный осциллограф, оснащенный интерфейсом USB 3.0.

Handyscope HS6 имеет низкий уровень шума (240 VRMS), частоту дискретизации до 1 Г выборок/с; разрешение может быть установлено от 8 бит до 16 бит. Благодаря высокой точности (0,25%) и низкому уровню шума измеренные сигналы более достоверны.

Handyscope HS6 оснащен уникальным интерфейсом CMI TiePie Engineering, который позволяет соединить несколько Handyscope HS6 вместе, для создания многоканального прибора с одинаковой частотой дискретизации (отклонение 0 ppm!). Интерфейс CMI открывает возможности создания 8-, 16-, 32- или даже 128-канального осциллографа или регистратора данных, где измерения всех каналов полностью синхронизированы.

Уникальной также является опция уверенного соединения SureConnect. Технология SureConnect в реальном времени проверяет находится ли тестовый зонд в физическом и электрическом контакте с контрольной точкой.

Не всегда легко обеспечить хорошее соединение зонда с тестируемым контактом. Объект измерения может быть грязным, окисленным, а также на нем может присутствовать (невидимый) защитный слой. Кроме того, испытуемый компонент может быть скрыт, что затрудняет видимое подтверждение контакта. Емкостная связь между испытательным щупом и испытуемым объектом может привести к искажению фактического сигнала, ошибочно предполагающей хорошее соединение.

Handyscope HS6 обеспечивает потоковую передачу данных 5 Гбит/с, что делает возможным запись данных со скоростью до 200 М выборок/с.

Ключевые особенности Handyscope HS6:

• Выборка 1 Г выборок/с и гибкое разрешение 8–16 бит.
• Четыре входных канала с полосой пропускания до 250 МГц.
• Низкий уровень шума: 240 VRMS при разрешении 14 бит, 90 VRMS при разрешении 16 бит.
• Высокоточная временная развертка 1 ppm.
• До 256 млн точек памяти на канал.
• Анализатор спектра 32 млн. ячеек.

Подробная информация о Handyscope HS6 есть на нашем Техпортале.
