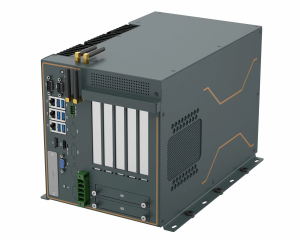

Инновационный продукт BRAV-7720/7721 от JHCTECH

В начале июня 2023 в рамках онлайн-конференции компания JHCTECH представила новую высокопроизводительную систему для периферийных вычислений с искусственным интеллектом (ИИ) BRAV-7720/7721.

Встраиваемые компьютеры уровня рабочей станции серий BRAV-7720 и BRAV-7721 выполнены на базе процессоров Intel серии Alder Lake-S чипсета Q670 и двухканальной памяти DDR5. Гибкая конструкция позволяет увеличивать вычислительную мощность за счет двух или четырех слотов расширения PCIe, нескольких интерфейсов ввода-вывода и эффективного источника питания с высоким PFC («Коррекция фактора мощности»).

Целевые рынки серии BRAV-77хх: интеллектуальные транспортные приложения V2X MEC, «умные» дороги, обнаружения препятствий, беспилотные автомобили, высокоточное машинное зрение и т.п.

Основные характеристики:

1. Высокопроизводительный процессор:

• Intel® 12th Gen Alder lake-S LGA1700;
• Intel® Q670 Chipset.

2. Высокопроизводительная графика:

• Видеокарта Intel® Hypercore с архитектурой Xe 770;
• Поддержка 1 дисплея разрешением до 4K и 1 дисплея до 8K;
• В ОС Windows реализована синхронизация видео Genlock (синхронная фазовая блокировка);
• Виртуализация графики и отображения, 2 видеодекодера (VDbox);
• Инструкция VNNI Intel® DL Boost и инструкция int8/dp4 + Open VINO повышают производительность обработки изображений с помощью ИИ.

3. Быстродействующая память:

• Двухканальной память DDR5 SODIMM частотой 4800 МГц;
• Максимальный объем 64 ГБ;
• Высокая совместимость, поддержка памяти большинства основных производителей.

4. Четыре варианта хранения данных:

• 1x M.2 2280 M-Key (Gen4, сигнал PCIe х) с поддержкой высокоскоростных твердотельных накопителей NVME;
• 1x F-Mini PCIe (PCIE x1 или SATA), автоматическое определение mSATA;
• 2 отсека для 2,5” жестких дисков SATA3 с возможностью горячей замены и RAID 0/1.

5. Сетевые подключения:

• 2x Intel I226V + 1x Intel I219LMChip, LAN порт 3 Мбита;
• 1x F-Mini PCIe (PCIEx1 + USB-сигнал) со слотом SIM, поддержка 4G LTE или Wifi;
• 1x M.2 B-Key 3052 (PCIEx1 + USB-сигнал) со слотом SIM, поддержка модулей 5G NR;
• 1x F-Mini PCIe (PCIEx1 или SATAsignal), дополнительный двойной гигабитный сетевой порт ECB-246 или 279, через I-порт.

6. Большой выбор функциональных расширений:

• Сигнал PCIe, получаемый от центрального процессора, соответствует Gen5.0/ Gen4.0;
• BRAV-7720 имеет 2 слота расширения, BRAV-7721 - 4 слота расширения;
• Возможны 4 варианта расширения PCIe (2xPCIeX8 + 2xPCIeX4), либо PCIe и частично PCI, либо полностью PCI.

7. Поддержка графических карт различной мощности:

• Корпус вмещает платы длиной до 300-320 мм;
• Источник питания с максимальной выходной мощностью 1000 Вт может обеспечить питание 2-х графических процессоров мощностью 350 Вт или 1х 450 Вт + 1х 350 Вт;
• Уникальная конструкция блока питания мощностью 75 Вт и 150 Вт обеспечивает стабильное графических ускорителей.

8. Энергоэффективный дизайн питания:

• Четыре модели с двумя режимами питания (600 Вт и 1000 Вт), три комплекта блоков питания (DC 12 B/1000 Вт, DC 9-55 В/600 Вт и DC 9-55 В/1000 Вт);
• Импульсный источник питания постоянного тока 12 В;
• Решение для питания постоянным током с широким диапазоном напряжений 9-55 В для мобильных транспортных средств.

9. Эффективный отвод тепла:

• В радиаторе процессора и PCH использованы большие алюминиевые профили, пассивный отвода тепла без вентилятора, диапазон рабочих температур от -20 до + 60 ℃;
• Cрок службы вентилятора составляет 70 000 часов. Благодаря интеллектуальному управлению скоростью MCU обеспечивается эффективное рассеивание тепла, энергосбережение и снижение шума.

10. Защита от вибраций:

• Модель WP использует амортизирующее шасси в качестве монтажного кронштейна, что обеспечивает высокую виброустойчивость в мобильных приложениях;
• Модели с нешироким основанием корпуса оснащены 6 амортизирующими резиновыми прокладками.
