Производительный EtherCAT контроллер Wecon – LX6V
20.06.2023
Компания Wecon выпустила новую серию программируемых контроллеров – LX6V. По сравнению с предыдущими линейками, у ПЛК данной серии увеличен объем программной памяти до 5 Мб для хранения большего объема программ, а также используется более производительный процессор ARM Cortex с частотой 1.8 ГГц, что позволяет сократить время выполнения цикла до 0,01-0,02 мкс.

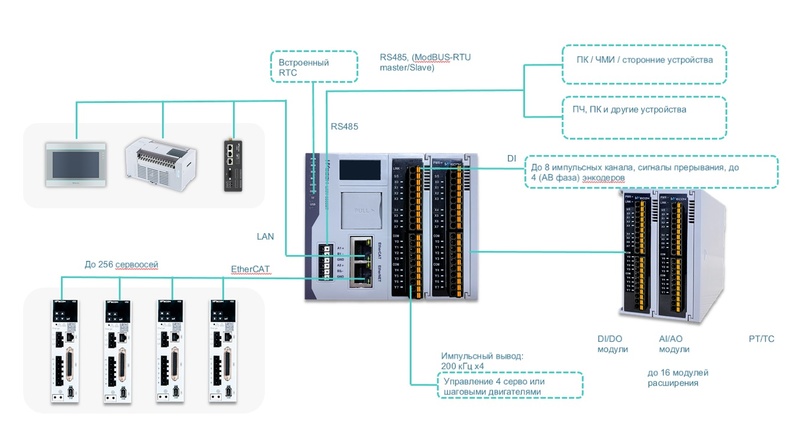

Модульная конструкция, с учетом наличия 16 встроенных дискретных каналов ввода-вывода, позволяет подключить до 16 модулей расширения. Из числа встроенных каналов 4 поддерживают высокоскоростной импульсный вывод с частотой до 200 кГц, а 8 – каналы ввода с частотой до 150 кГц.
Основной особенностью новой серии является поддержка высокоскоростной шины EtherCAT. За счет чего появляется возможность подключения до 256 сервоприводов (прежде всего Wecon серии VD3E), устройств сторонних производителей с поддержкой данной шины, а также интеграции в современные системы управления движением или системы технического зрения, где требуется скоростная передача данных между компонентами.
Технические характеристики:
| Режим работы: | цикличное сканирование/ прерывание; |
| Программирование: | Instruction table / ladder diagram / FB / FC; |
| Количество инструкций: | базовые - 29, инструкции приложений - 170; |
| Время выполнения: | базовые инструкции 0.01-0.02 мкс; |
| Системная памятьа EMMC: | 5 Мб; |
| Ввод/вывод, расширение: | 16 встроенных DIO, до 16 модулей ввода-вывода; |
| Высокоскоростной импульсный выход: | тип транзисторный 4 канала/200 кГц; |
| Высокоскоростной вход: | одиночный, 4 канала 150 кГц; |
| Высокоскоростная вход: | AB фаза, 4 канала 100 кГц, поддерживает 2 или 4 умножения частоты; |
| Фильтр: | для всех входных данных; |
| Последовательный порт: | 2xCOM RS485; |
| LAN порт: | 1xEthernet, 1xEtherCAT; |
| Рабочая температура: | от 0 до 55℃. |
