Новые конфигурируемые модули ввода-вывода для систем CompactPCI® 3U и 6U поступили в серийное производство

Компания Fastwel объявляет о расширении линейки периферийных модулей для построения магистрально-модульных систем формата 3U и 6U CompactPCI^®. Новинки позволят разработчикам прикладных решений в данном форм-факторе легко и быстро интегрировать в них нужное количество каналов ввода-вывода.

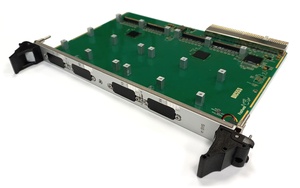

Модули DIC552 (3U) и DIC553 (6U) представляют собой универсальные платы-носители для установки 2-4 мезонинов, реализующих ввод-вывод аналоговой или цифровой информации. Они предназначены для использования в системах управления реального времени, контроля производства, сбора данных и т.п.

Для установки предлагаются мезонины серии MIC10xx, совместимые также с модулем CompactPCI Serial^® 3U DIC551. Интерфейс между модулем и мезонином открыт, заказчик может разработать нестандартный мезонин своими силами или заказать разработку сторонней организации.

Подключаемые мезонинные модули:

• MIC1003 позволяет использовать 48 линий цифрового ввода/вывода с гальванической изоляцией, защитой от статического электричества и функциями измерения частоты и антидребезга контактов.
• MIC1004 содержит 4 независимых конфигурируемых канала ИРПС с гальванической изоляцией и защитой от статического электричества. Интерфейс позволяет передавать данные на скорости до 19200 бод и совместим со стандартом UART 16550A. Поддерживается активный и пассивный режимы работы.
• MIC1007 имеет 2 резервированных канала интерфейса МКИО (ГОСТ Р 52070-2003, MIL-STD-1553В) с гальванической изоляцией. Модуль может работать в режимах контроллера шины, оконечного устройства или монитора и поддерживает DMA-транзакции.
• MIC1010 предоставляет 4 канала шины CAN 2.0B с индивидуальной гальванической изоляцией. Скорость обмена данными настраиваемая, до 1 Мбит/с, поддерживается двойная буферизация сообщений. Модуль поддерживает DMA-транзакции и связан с платой-носителем через интерфейс SPORT.
• MIC1011 имеет 4 независимых конфигурируемых порта RS232 или RS422/RS485 с гальванической изоляцией и защитой от статического электричества. Интерфейс совместим с UART 16550A и обеспечивает максимальную скорость передачи данных до 115200 бод.
• MIC1012 добавляет в систему 6 линий последовательного кода ARINC429 (ГОСТ 18977-79) и 6 линий разовых команд РК (ГОСТ 18977-79) с гальванической развязкой цифровой части. Поддерживается работа в режимах контроллера шины, оконечного устройства и монитора шины.

Модули ввода-вывода DIC552 и DIC553 можно использовать в жестких условиях эксплуатации. Диапазон рабочих температур составляет от –40 до +85 ˚С. Дополнительно они выдерживают условия повышенной влажности: до 95% с применением влагозащитного покрытия.

Новые модули доступны к заказу. Для оформления можно отправить запрос на info@prosoft.ru или воспользоваться формой на нашем сайте.
