cMT3108XH — усовершенствованная модель интеллектуальных панелей оператора серии cMTx
19.07.2022
По мере того, как различные направления промышленности переходят от традиционной автоматизации ко все более интеллектуальному производству, спрос на высокопроизводительные человеко-машинные интерфейсы неизбежно будет расти. Учитывая текущие тенденции и продолжая развивать свою линейку интеллектуальных ЧМИ серии cMTх, компания Weintek выпустила новую модель – cMT3108XH.

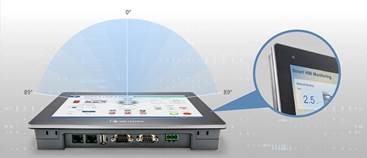

Прежде всего, данная панель оператора имеет совершенно новый дизайн с тонкой рамкой, за счет чего освобождается место на экране, но и в то же время улучшается общий эстетический вид, а ЖК-экран высокого разрешения 1280 x 800 с широким углом обзора (89° по всему периметру) обеспечивает превосходное качество изображения.
Аппаратные и программные функции новой модели отвечают всем необходимым потребностям современных ЧМИ. В устройстве установлен четырехъядерный RISC процессор, 4 ГБ флэш-памяти и 1 ГБ ОЗУ, которые позволяют решать самые сложные задачи. Панель cMT3108XH обладает одним из самых полных наборов коммуникационных возможностей, по сравнению с другими устройствами серии cMTx: два порта Ethernet, возможность использование беспроводного стандарта связи WiFi (за счет подключения модуля M02), все варианты последовательного соединения, такие как RS-232 (2W/4W), RS-485 (2W/4W), SIEMENS MPI, CAN с поддержкой CANopen, CAN Bus 2.0A/2.0B и SAE J1939.
Также, как и для других панелей серии cMTx, для cMT3108XH опционально доступны среда разработки CoDeSys, а также фирменные сервисы EasyAccess 2.0 и Dashboard, для которых теперь доступно множество расширенных функций:
| IT/OT интеграция → | подключение к базам данных SQL, сервер OPC UA, облачный протокол MQTT |
| Разнообразные сценарии → | поддержка мультимедиа (IP/USB CAM, медиаплеер), веб-браузер ПЛК, поддержка JavaScript, CODESYS |
| Интеллектуальный/удаленный мониторинг → | WebView (веб-доступ), cMT Viewer (доступ через приложение), Weincloud (удаленный доступ) |
Более подробные характеристики указаны в таблице ниже:
| cMT3108XH | |
| Дисплэй / Сенсор | 10,1” / Резистивный / угол обзора 89° |
| Разрешение / Цвета | 1280 x 800 / 16.7млн |
| Процессор | 4-х ядерный RISC процессор |
| Flash / RAM | 4Гб / 1Гб |
| SD Card Slot | нет |
| USB Host / Client | USB 2.0 x 1 / -- |
| Ethernet | 1 х 10/100/1000 Base-T; 1 х 10/100 Base-T |
| COM Порты |
COM2: RS-485 2W/4W,COM3 RS-485 2W,CAN Bus COM1 RS-232 4W, COM3 RS-232 2W* |
| WiFi | Опционально, за счет модуля M02 WiFi |
| Аудио выход | Встроенный монодинамик |
| Корпус | Пластик |
| Защита | IP66 по передней панели |
| Рабочий диапазон | -20° ~ 60°C |
| Габариты ШxВxГ | 266 x 196 x 40 мм |
| Размер выреза | 255 x 185 мм*** |
| EasyAccess 2.0 | Опционально |
| EasyBuilder Pro | V6.07.01 или более поздняя |
| CODESYS® | Опционально |
***Размер под вырез панели cMT3108XH отличается от размеров 10,1-дюймовых панелей Weintek (cMT3102X/CMT2108X2), поскольку Weintek ориентируется на новые приложения, требующие расширенных функций.
