500-ваттные AC-DC источники питания XP Power для промышленного, медицинского и IT-оборудования

Компания XP Power выпустила источники питания AC-DC серии PBL500 с защитой от поражения электрическим током по классу II, где для работы не требуется соединение с заземлением.

Модель в П-образном шасси может обеспечивать при конвекционном охлаждении 250 Вт или полную мощность 450–500 Вт с принудительным воздушным охлаждением. Модули сертифицированы для работы в медицинском электрическом оборудовании с двумя средствами защиты пациентов (2 ? MOPP) между первичной и вторичной цепью, двумя средствами защиты пациентов (2 ? MOPP) между первичной цепью и корпусом и одним средством защиты пациентов (1 ? MOPP) между вторичной цепью и корпусом, что позволяет их применять в изделиях типа BF, а также соответствует требованиям стандартов безопасности IEC/UL/EN62368–1 для IT-оборудования.

Серия PBL500 доступна в двух исполнениях:

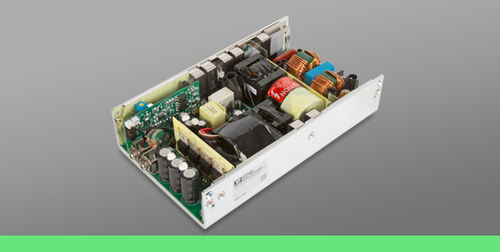

• Версия “B” в виде П-образного шасси с конвекционным охлаждением (выходная мощность 250 Вт).
• Версия “C” снабжена установленным на крышке встроенным охлаждающим вентилятором (30 кубических фунтов в минуту), скорость вращения которого регулируется в зависимости от температуры для минимизации низкочастотного шума; обеспечивает мощность 450-500 Вт.

В модельном ряду PBL500 предоставляется выбор из восьми выходных напряжений постоянного тока: 12, 15, 18, 24, 28, 36, 48 и 57 В; поддерживается режим холостого хода. Сервисная функция подключения внешней обратной связи позволяет компенсировать падение напряжения до 0,5 В на соединительных проводниках между выходными цепями источника питания и входными цепями нагрузки. Также, каждая модель имеет дополнительный выход 5 В / 2 A для обеспечения дежурного режима, выход 12 В / 0,3 A для питания внешнего вентилятора в П–образном шасси версии "В".

Дистанционный режим включения/выключения обеспечивает управление основным выходным каналом и снижает входную мощность до 210 мВт когда входной сигнал активный. Сигнал AC OK позволяет осуществлять дистанционный контроль за состоянием напряжения на входе. Все модели содержат сервисные функции защиты от перегрева, перенапряжения и перегрузки по току. Типовое значение тока утечки – 50 мкА. Прочность электрической изоляции между входными и выходными цепями – 4 кВ (переменный ток), между входными цепями и корпусом – 4 кВ (переменный ток), между выходными цепями и корпусом – 1,5 кВ (по переменному току). Все модели имеют диапазон входного напряжения от 80 до 264 В с понижением выходной мощности при входных напряжениях ниже 90 В.

По электромагнитной совместимости модули соответствуют требованиям следующих стандартов: EN55011/32 Class B для кондуктивных помех и помех излучения; перечень стандартов безопасности включает CB IEC60601-1, IEC62368-1, UL62368-1, CSA C22.2. No. 62368-1, UL CS60601-1, CSA22.2 No. 60601-1 и TUV EN60601-1, EN62368-1.

Диапазон рабочих температур от -10 до +70°C с полной мощностью доступной в диапазоне от -10 до +50°C. Среднее время наработки до отказа (Mean Time Between Failure — MTBF) составляет более 100 000 ч, рассчитанное по стандарту MIL-HDBK-217F для температуры +25?C для условий применения в стационарном наземном оборудовании с рабочей высотой до 5000 м. Габаритные размеры корпуса исполнения “B”: 180,34 ? 107 ? 39,42 мм, вес 1 кг. В закрытом исполнении (версия “C”) имеет габариты 180,34 ? 107 ? 47 мм, вес 1,14 кг.
