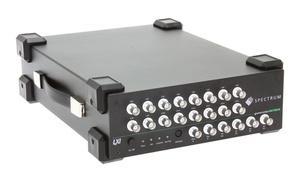

NETBOX DN2.65x - портативный многоканальный генератор сигналов произвольной формы
22.08.2019
Новая линейка генераторов компании Spectrum Instrumentation –– универсальное решение для автоматизированных и удаленных инструментальных приложений, использующих Ethernet.
Новейшая линейка генераторов сигналов произвольной формы NETBOX DN2.65x компании Spectrum Instrumentation основана на стандарте LXI и создана для инженеров и научных сотрудников, которым необходимо генерировать одновременно до 16 точных электронных сигналов. Небольшие и компактные устройства идеально подходят для автоматизированного тестирования или приложений с дистанционным управлением. С выходом шести новых приборов пользователям предлагается широкий выбор конфигураций и уровней производительности. Все устройства оснащены новейшей технологией 16-разрядного цифро-аналогового преобразователя в сочетании с гибкими выходами и низким уровнем шума; что позволяет им генерировать практически любой тестовый сигнал в диапазоне частот от 0 до 60 МГц. Кроме того, полное дистанционное управление достигается за счет простого соединения Ethernet с любым ПК или локальной сетью, что позволяет легко интегрировать их практически в каждую тестовую систему.
Модели серии NETBOX DN2.65x доступны с 4, 8 или 16 полностью синхронными каналами и скоростью 40 или 125 Мсемплов/с, могут генерировать сигналы с программируемым уровнем выходного напряжения ± 6 В при высоком сопротивлении или ± 3 В с сопротивлением 50 Ом. Приборы включают в себя встроенные запоминающие устройства большого объема до 2 x 512 Мсемплов, которые можно использовать в различных режимах работы, таких как Single-Shot, Loop, FIFO, Gated и Sequence Replay, обеспечивая генерацию длинных и сложных сигналов. Сигналы могут генерироваться даже тогда, когда новые данные загружаются во встроенную память.
Для высокоточной генерации каждый канал синхронизируется с помощью системы управления фазовой автоподстройкой частоты, которая работает как для внутренних, так и внешних источников или эталона. Для оптимизации качества выходного сигнала и обеспечения отличных динамических характеристик доступны четыре различных фильтра. Например, спектральная плотность шума (NSD) составляет всего -142 дБм/Гц, общее гармоническое искажение (THD) снижается до -74 дБ, отношение сигнал / шум (SNR) достигает 90 дБ, а динамический диапазон без паразитных помех (SFDR) до 97 дБ. Это общий уровень производительности, который позволяет пользователям генерировать тестовые сигналы высочайшего качества.
Гибкость работы генераторов дополнительно повышается благодаря многофункциональным разъемам ввода-вывода на передней панели, которые обеспечивают доступ к синхронным цифровым выходам, выходу триггера, состоянию запуска и постановки на ожидание, эталонному тактовому сигналу автоподстройки частоты или асинхронным линиям ввода-вывода.
Идеально подходит для удаленных и мобильных приложений
При весе всего 6,3 кг, генераторы NETBOX легко переносимы и могут работать практически везде: на испытательном стенде, в стойке с другим оборудованием или даже на мобильных платформах (при питании от дополнительных источников постоянного тока 12 или 24 В).
Приборы полностью готовы к работе и оснащены всем необходимым для генерации неограниченного количества различных сигналов. Достаточно подключить их к основному компьютеру (например, ноутбуку или рабочей станции), а также в любом месте корпоративной сети и запустить программное обеспечение Spectrum SBench 6 Professional (SBench 6-Pro). ПО SBench 6 входит в стандартную комплектацию каждого устройства. Оно позволяет управлять всеми режимами работы и настройками с помощью простого и удобного графического интерфейса пользователя. Программное обеспечение также имеет множество встроенных функций для создания сигналов, анализа данных и документирования результатов. К ним относится функция EasyGenerator для создания сигналов стандартных форм, таких как синусоида, прямоугольник, треугольник, пила, SINC и DC. Сигналы также могут быть созданы из формул, импортированных из других устройств (таких как дигитайзеры и осциллографы) или из других программ. SBench 6-Pro также позволяет импортировать и экспортировать данные в самых популярных форматах, таких как ASCII, двоичные и WAV.
Расширенная поддержка ПО
Устройства поставляются с драйверами, так что пользователи могут создавать свои собственные программы управления практически на любом популярном языке программирования. Список поддерживаемого ПО включает
Продукты NETBOX DN2.65x уже доступны для заказа. Все устройства поставляются после проведения заводских испытаний и включают пятилетнюю гарантию производителя. Техническая поддержка, обновления программного обеспечения и прошивок, предоставляется бесплатно.
