Высокоинтегрированный процессорный модуль ADLINK CompactPCI для промышленного и специального применения

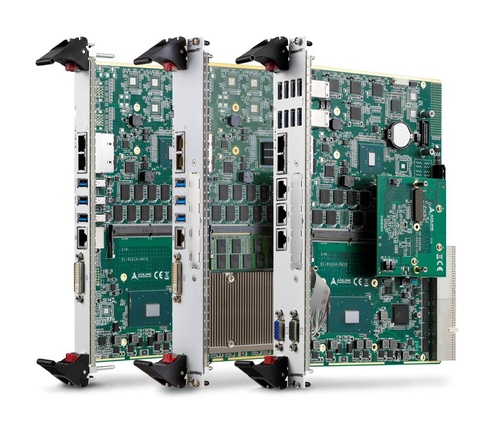

Компания ADLINK анонсировала выход на рынок своего новейшего продукта — процессорной платы cPCI-6636, выполненной в формате 6U CompactPCI.

Серия процессорных плат cPCI-6636 построена на базе процессоров Intel Xeon E3 и Core i7/i3 шестого и седьмого поколений и чипсетах Intel HM170 или CM236. Платы оснащаются памятью формата DDR4-2133 общим объемом до 32 Гб, из которых до 16 Гб может быть напаяно на плату и до 16 ГБ — установлено в сокеты SODIMM.

По возможностям ввода-вывода и набору функций CPCI-6636 позиционируется как преемник плат cPCI-6626 и cPCI-6525.

Новинка обеспечивает повышение производительности в 2,8 раза по сравнению с процессорами Core i7 второго поколения (cPCI-6626) и на 30% по сравнению с процессорами Core i7 третьего поколения (cPCI-6525). Графические функции включают работу трех независимых дисплеев, трехмерное ускорение HW, DirectX 12, OpenGL 4.4 и H.265 HW декодирование/кодирование.

CPCI-6636 обеспечивает улучшение качества графики в 2,7 раза по сравнению с платой cPCI-6525 на базе процессора Core i7 третьего поколения.

Плата поддерживает два порта GbE, построенных на контроллерах Intel i219LM PHY и i210IT Ethernet, три порта USB 3.0, один последовательный порт RJ-45 и один DVI-I. Интерфейсы ввода-вывода включают в себя отсек для SATA-накопителя размером 2,5 дюйма, один семиконтактный разъем SATA и один CFast.

Модель CPCI-6636D шириной 8HP имеет такой же интерфейс ввода-вывода, как и в однослотовой версии, за исключением того, что вместо слота CFast имеется возможность установки мезонинной платы XMC, реализованная через разъем PCIe x8. Третья конфигурация cPCI-6636DZ (8HP) поддерживает восемь портов USB 3.0, два порта GbE, шесть последовательных портов TX/RX и два порта VGA на лицевой панели.

Для моделей cPCI-6636 и cPCI-6636D доступны сигналы тылового ввода-вывода: до двух Ethernet Intel I210IT для PICMG 2.16 и дополнительные два GbE, которые переключаются на тыл с передней панели.

Также доступны один порт VGA, два порта TMDS, два SATA 1,5 Гбит/с, один порт SATA 1,5 Гбит/с, шесть портов USB 2.0, 10 GPIO, HDA и KB / MS и последовательные порты. В качестве PCIe-расширения, cPCI-6636 обеспечивает один порт PCIe x4 или четыре порта PCIe x1.

Процессорная плата ADLINK 8HP cPCI-6636DZ поддерживает работу только в хост-слотах, а cPCI-6636D работает как в хост-, так и в периферийных слотах без связи по шине CompactPCI (режим ведомый), что делает его идеальным выбором для высокоинтегрированных вычислительных платформ. Кроме этого, cPCI-6636 позволяет удаленно осуществлять мониторинг работоспособности системы через Интернет с помощью функционала SEMA.

Благодаря применению новейших процессоров Intel серия cPCI-6636 новинка обеспечивает высокую вычислительную мощность и является идеальным выбором для построения высоконадежных систем для промышленной автоматизации и обороны.
