Новый модуль от GMI с релейным выходом для применения в системах безопасности с SIL3

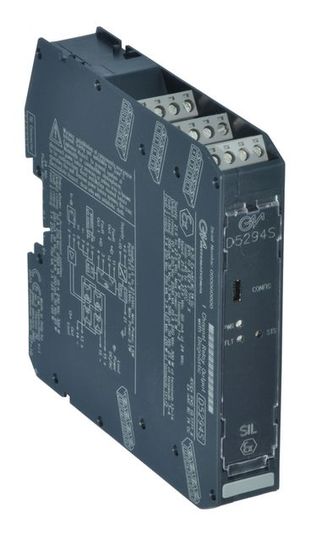

Компания GM International S.r.l. выпустила на рынок модуль D5294S с диагностической схемой разомкнутого контура и короткого замыкания.

Новинка предназначена для коммутации схем, связанных с безопасностью процессов вплоть до интегрального уровня безопасности SIL3 в соответствии со стандартом IEC61508 для использования в отраслях промышленности с высоким риском.

Модуль обеспечивает развязку между входными и выходными контактами. Вход мониторинга входной линии обеспечивает функцию текущего контроля распределенных систем управления (РСУ) и программируемых логических контроллеров (ПЛК), предоставляет совместимость c различными типами РСУ/ПЛК.

Проверка пульсаций на линии, осуществляемая внутренней схемой РСУ/ПЛК, предотвращает дребезг контактов реле и мерцание светодиода. Короткое замыкание катушки реле определяется из модуля.

Модуль D5294S имеет 2+2 контактные группы (однополюсные на одно направление –SPST), соединенные последовательно и, кроме того, параллельно, чтобы избежать ложного отключения и повысить коэффициент готовности.

Высокая готовность функции безопасности SIL3 для нагрузки доступна на контактной группе 13–14. При низком состоянии (0 В) управляющего сигнала реле оказывается в выключенном положении, контакты на выводах 13–15 и 14–16 – открыты, нагрузка отключена.

В противоположном случае, когда управляющий сигнал находится в высоком состоянии (24 В), реле – под напряжением, контакты на выводах 13–15 и 14–16 замыкаются, нагрузка, оказавшаяся под напряжением, изолирована от устройств питания обеих полярностей: + /AC, –AC.

Определение открытого состояния и короткого замыкания линии и нагрузки обеспечивается измерением сопротивления соленоида, даже при наличии соединенных последовательно диодов. Собственный патентованный метод измерения сопротивления выполняет диагностирование открытого состояния или короткого замыкания цепи в выключенном состоянии нагрузки для систем электропитания постоянного и переменного тока. Модуль измеряет среднеквадратическое значение напряжения на нагрузке и ток (до и после ее включения).

Значения напряжения, тока и сопротивления соленоида автоматически извлекаются при запуске. Конфигурируемые пользователем границы устанавливают минимальные и максимальные значения сопротивления нагрузки, напряжения питания (DC или AC) и потребляемого нагрузкой тока.

Определение тока утечки на обеих фазах сети доступно при состоянии нагрузки в выключенном состоянии. Для отражения условий диагностирования на входе ПЛК может быть добавлен внешний резистор. Значение сопротивления возможно подобрать в соответствии с требованиями ПЛК.

Все диагностические режимы, которые определяют отказ линии или нагрузки, разомкнутые контакты отказавшего реле, также доступны с выхода RS485 Modbus для идентифицирования конкретного отказа.

Монтируется модуль на стандартной DIN-рейке с/без Power Bus во взрывоопасной зоне класса 2.

Основные технические свойства:

• Ресурс (механический/электрический): 5 × 10⁶ / 3 × 10⁴ срабатываний (тип.)
• Время дребезга контактов (нормально разомкнутые/нормально закрытые): 3 / 8 мс
• Частота отклика: 10 Гц (максимум)
• Время отклика: 1 с (тип.)
• Выход Modbus: измеренные данные, диагностический мониторинг нагрузки и линии. Протокол Modbus RTU со скоростью 115,2 кбит/с с подключением линии RS485 на терминальном блоке
• Рабочие параметры программируются из ПК посредством GM Pocket Portable Adapter PPC5092 через последовательный порт USB и программным обеспечением SWC5090
• Длина кабеля: ≤ 1200 м (скорость передачи до 93,75 кбит/с, ≤ 1000 м (скорость передачи до 115,2 кбит/с)
• Диапазон рабочих температур от –40 до +60˚C
• Диапазон температур хранения от –45 до +80˚C
• Маркировка взрывозащиты: ATEX II 3G Ex nA IIC T4 Gc, IECEx Ex nA nC T4 Gc не искрящее электрическое оборудование, –40˚C ≤ Ta ≤ +60˚C
• Габаритные размеры (Ш × Г × В) 22,5 × 123 × 120 мм
• Масса 170 г
